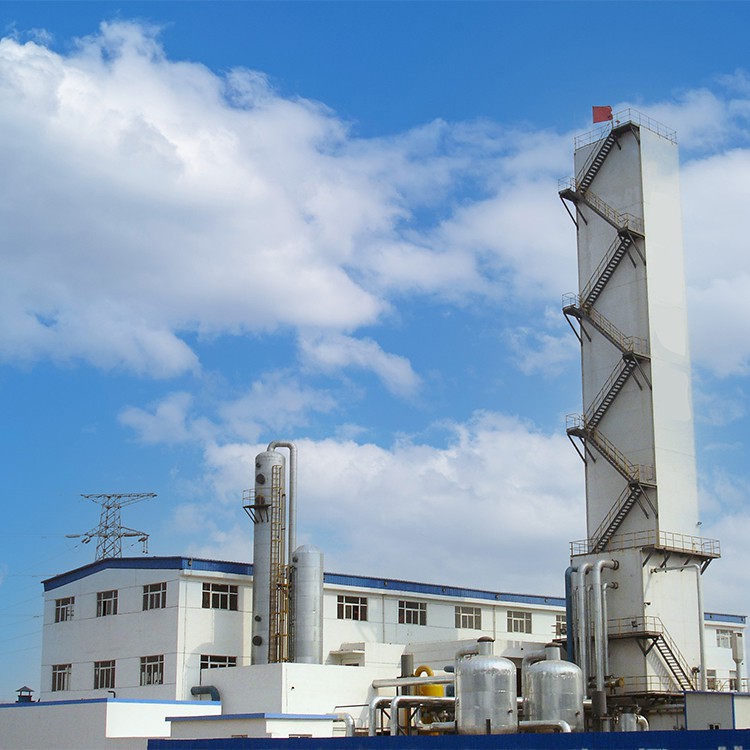

Osnovne informacije.
- Funkcija: Proizvod je potreban gasoviti i tečni kisik, azot, argonski helijum, neon, kripton i ksenon
- Tehnologija: unutarnja kompresija, vanjska kompresija, proces samo pritiska
- Princip rada: Kriogena destilacija
- Postrojenje: Velika \/ srednja \/ mala skalirana
- Polje za primjenu: zrakoplov, naftni, hemikalija, metalurgija, električna energija, zaštita okoliša, logistika itd.
- Kapacitet: Gox: 150-80000 Nm3 \/ h Gan: 0-200000 Nm3 \/ h Lar: 0-3000 Nm3 \/ H
- Čistoća kisika: veća ili jednaka 99,6% O2 ili prilagođena
- Dušična čistoća: manja ili jednaka 10ppMo2, može dostići elektroničku ocjenu
- Cijelost argona: 99,99% ~ 99,99,9% ili prilagođeno (manje ili jednako 1,5 ppm O2, manje ili jednako 4ppm n2)
- Životni vijek dizajna: 20 godina
- Osnovne komponente: sistem za kompresiju zraka, sistem za potisni sistem (za unutrašnji kompresijski proces), prekrivač, sistem za pročišćavanje, sistem destilacije, sistem turbo Expander, sustav za pohranu i isparavanje, instrument i električni sistem upravljanja
Parametri proizvoda
|
Proizvodi |
Kapacitet (nm3/h) |
Čistoća (Vol) |
Pritisak iz hladne kutije MPa (G) |
Temp. iz hladne kutije (stepen) |
Primedba |
|
Gox |
150-80000 |
Veći ili jednak 99,6% o2 |
Prema zahtevu |
Normalna temp. |
|
|
Gan |
0-200000 |
Manje ili jednako 10ppMo2 |
Prema zahtevu |
Normalna temp. |
|
|
Lox |
50-10000 |
Veći ili jednak 99,6% o2 |
-0.15 |
Zasićena ili suzbula |
|
|
HP-lox |
Prema zahtevu |
Veći ili jednak 99,99,9% o2 £ 2ppmar £ 5ppmn2 |
-0.15 |
Zasićena ili suzbula |
|
|
Lin |
0-10000 |
Manje ili jednako 10ppMo2 |
-0.5 |
Zasićena ili suzbula |
|
|
Lar |
0-3000 |
Manje od ili jednako 1,5 ppPo2 Manje ili jednako 4ppmn2 |
-0.15 |
Zasićena ili suzbula |
|
|
Crude Kripton-Xenon koncentrat |
0-200 |
Prema zahtevu |
-0.1 |
Zasićena ili suzbula |
|
|
Sirovi neon-helijum koncentrat |
0-15 |
Ne + veće od ili jednak 60% |
-0.4 |
Normalna temp. |
Napomena:Tlak tekućih proizvoda mjeri se u 0 metara nadmorske visine hladne kutije, s obzirom na statički pritisak tečnog stupca.
Princip rada
Osnovni princip jedinice za razdvajanje kriogenog zraka je ukapljivanje zraka i odvojite klizačke destilacije po kriogenoj destilaciji prema različitim ključnim mjestima kisika i azona (Argon).
|
Ne |
Glavni dio |
Funkcija |
|
1 |
Sistem kompresije vazduha |
Nakon filtriranja sirovog zraka, komprimiran je na -0. 5 MPa od zračnog kompresora. |
|
2 |
Sistem vazdušnog pojačanja |
Omogućite izvor gasova za proširenje srednjeg pritiska za uređaj i apsorpciju hlađenja kapaciteta srednjeg i visokog pritiska tekućih kisika (azota), koja se obično koristi za interni kompresijski proces. |
|
3 |
Pre-rashladni sistem |
Smanjite temperaturu komprimiranog zraka na oko 8-10 stepen c |
|
4 |
Sistem za pročišćavanje |
Uklanjanje ostalo vlage, ugljičnog dioksida i ugljikovodika komprimiranog zraka u molekularnom sito adsorber. |
|
5 |
Sistem destilacije (hladna kutija) |
Sistem destilacije je ključ za ostvarivanje odvajanja zraka. Uglavnom koristi razliku ključanja i azota (Argon) i koristi djelomično isparavanje i djelomično kondenzaciju da bi se male komponente ključalo u fazi plina neprekidno kontinuirano sadiže iz plinske faze u tekuću fazu i konačno realizira odvajanje kisika i azona (Argon). |
|
6 |
Turbo Expander sistem |
Zrak se proširuje u turbinskom Expanderu, za pružanje kapaciteta za hlađenje koji zahtijeva uređaj. |
|
7 |
Sistem skladištenja i isparavanja |
Čuvajte odvojene tekuće proizvode, poput tečnog kisika, tečnog azota i tečnog argona. |
|
8 |
Sistem upravljanja instrumentima |
Cijela jedinica za odvajanje zraka opremljena je centralnim upravljačkim sustavom za nadgledanje, kontrolu i blokiranje procesnih parametara cjelokupne jedinice za odvajanje zraka (zračni kompresor, sustav za povezivanje, sustava za pročišćavanje, sistem za pročišćavanje, sistem za pohranu i isparavanje i isparavanje). Vlastiti upravljački sistem za strojnoj jedinici komunicira sa sistemom upravljanja jedinicom za odvajanje zraka prema Modbusu, tako da se njegov status rada može nadgledati na operativnoj stanici u centralnoj kontrolnoj sobi. |
|
9 |
Sistem električnog upravljanja |
Sistem električnog upravljanja pruža energiju električne opreme jedinice za odvajanje zraka. Razumni i optimizirani dizajn napajanja i distribucijskog sustava ne samo ne mogu smanjiti ulaganja i gubitak, već biti i kamen temeljac i garancija za pouzdan rad jedinice za odvajanje zraka. |
Profil kompanije
Suzhou Doer Gas & Chemical Equipment Co., Ltd. Je li visokotehnološka preduzeća, čiji biznisCovers R & D, dizajn, proizvodnju, instalacija, kompletna inženjerska i industrijska usluge kriogene opreme. Ukupna tvornica izvršitelja je 135, {2}} m², a kompanija ima Moretan 600 zaposlenih, uključujući preko 90 Promjenjivih stručnjaka za istraživanje i razvoj. Posvećeno da postane lider u polju odkrienog tečnog skladištenja i transporta, doer nastoji pružiti klijentima sa jednom zaustavljanjem.
